双核心出口三层结构园区网配置（完整版）

网络集成与设计
发布日期:   2021-11-25

配置双核心三层结构双路由双出口园区网：

环境要求：

1、安装win7、win10或winsrv的pc机一台

2、cisco Packet Tracer7.3以上模拟器

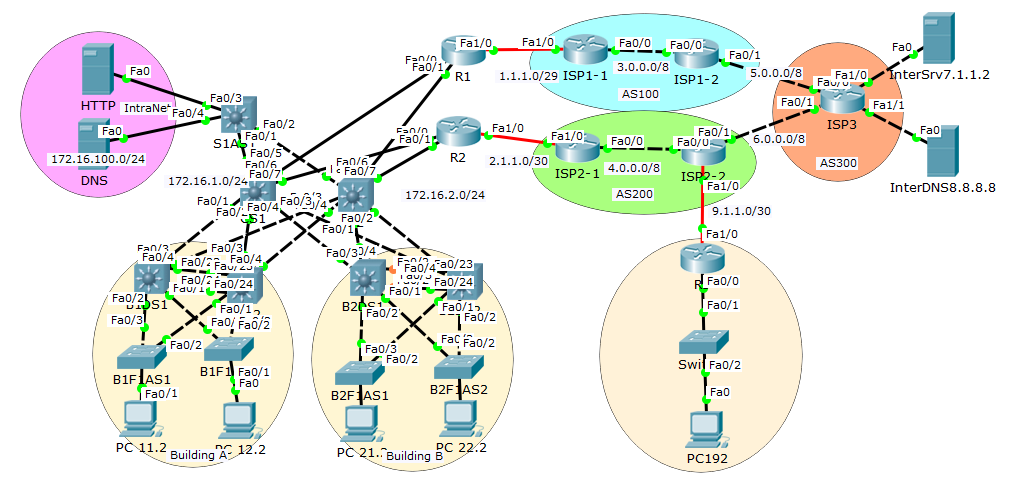

任务一:在模拟器上配置网络拓扑，分配IP地址

01

设备名 端口/接口 IP地址 掩码长度 网关
PC11.2 Fa0 172.16.11.2 24 172.16.11.1
PC12.2 Fa0 172.16.12.2 24 172.16.12.1
PC21.2 Fa0 172.16.21.2 24 172.16.21.1
PC22.2 Fa0 172.16.22.2 24 172.16.22.1
HTTP Fa0 172.16.100.2 24 172.16.100.1
DNS Fa0 172.16.100.3 24 172.16.100.1
InterSrv Fa0 7.1.1.2 24 7.1.1.1
InterDNS Fa0 8.8.8.8 24 8.8.8.1
PC192 Fa0 192.168.1.2 24 192.168.1.1
B1DS1 vlan11 172.16.11.253 24 -
B1DS1 vlan12 172.16.12.253 24 -
B1DS2 vlan11 172.16.11.254 24 -
B1DS2 vlan12 172.16.12.254 24 -
B2DS1 vlan21 172.16.21.253 24 -
B2DS1 vlan22 172.16.22.253 24 -
B2DS2 vlan21 172.16.21.253 24 -
B2DS2 vlan22 172.16.22.253 24 -
S1AS1 vlan100 172.16.100.1 24 -
到CS1的接口 路由接口 172.16.1.0 24
到CS2的接口 路由接口 172.16.2.0 24
R1 F0/1 1.1.1.1 29 -
R2 F0/2 2.1.1.1 30 -
ISP1-1 F0/0 1.1.1.2 29 -
ISP1-1 F0/1 3.0.0.1 8 -
ISP2-1 F0/0 2.1.1.2 30 -
ISP2-1 F0/1 4..0.0.1 8 -
ISP1-2 F0/0 3.0.0.2 8 -
ISP1-2 F0/1 5.0.0.1 8 -
ISP2-2 F0/0 4.0.0.2 8 -
ISP2-2 F0/1 6.0.0.1 8 -
ISP2-2 F1/0 9.1.1.1 30 -
ISP3 F0/0 5.0.0.2 8 -
ISP3 F0/1 6.0.0.2 8 -
ISP3 F1/1 7.1.1.1 24 -
ISP3 F1/2 8.8.8.1 24 -
R3 F0/1 9.1.1.2 30 -
R3 F0/0 192.168.1.1 24 -

任务二:配置双核心三层结构双路由双出口园区网

  1. 配置B2F1AS1、B2F1AS2两台接入层交换机

    a) 创建vlan

    b) 把接口加入vlan

    B2F1AS1:

    Switch(config)#vlan 21
Switch(config-vlan)#int f0/1
Switch(config-if)#switchport access vlan 21

    B2F1AS2:

    Switch(config)#vlan 22
Switch(config-vlan)#int f0/1
Switch(config-if)#switchport access vlan 22

  2. 配置B2DS1、B2DS2汇聚层交换机二层特性

    a) 配置汇聚层交换机之间双链路etherchannel

    i. 设置etherchannel协议为LACP

    ii. 设置etherchannel模式为active

    B2DS1,B2DS2:

    Switch(config)#int range f0/23-24
Switch(config-if-range)#channel-protocol lacp
Switch(config-if-range)#channel-group 1 mode active

    b) 配置汇聚层交换机之间双链路为trunk

    i. 进入port-channel接口
    ii. 配置封装格式dot1q，设置为trunk

B2DS1,B2DS2:

   Switch(config)#int port-channel 1
   Switch(config-if)#switchport trunk encapsulation dot1q
   Switch(config-if)#switchport mode trunk

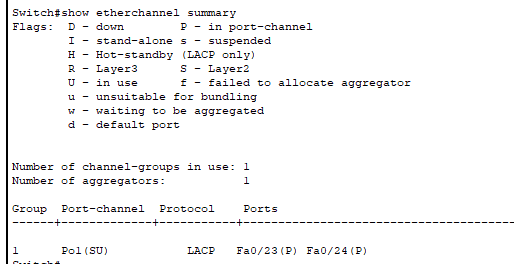

c) show etherchannel summary检查etherchannel状态

02

d) 配置汇聚层交换机到接入层交换机的链路为trunk

B2DS1,B2DS2:

Switch(config)#int range f0/1-2
Switch(config-if-range)#switchport trunk encapsulation dot1q
Switch(config-if-range)#switchport mode trunk

e) 配置汇聚层交换机STP生成树，根据vlan设定生成树的主根和次主根

B2DS1:

Switch(config)#vlan 21
Switch(config-vlan)#vlan 22
Switch(config-vlan)#exit
Switch(config)#spanning-tree vlan 21 root primary
Switch(config)#spanning-tree vlan 22 root secondary

B2DS2:

Switch(config)#vlan 21
Switch(config-vlan)#vlan 22
Switch(config-vlan)#exit
Switch(config)#spanning-tree vlan 22 root primary
Switch(config)#spanning-tree vlan 21 root secondary

f) show spanning-tree检查生成树状态

03

04

  1. 配置B2DS1、B2DS2汇聚层交换机三层特性

    a) 在汇聚层交换机启用三层交换功能

    b) 根据地址列表的要求设定vlan接口的地址

    B2DS1:

    Switch(config)#ip routing
Switch(config)#int vlan 21
Switch(config-if)#ip addr 172.16.21.253 255.255.255.0
Switch(config-if)#int vlan 22
Switch(config-if)#ip addr 172.16.22.253 255.255.255.0

    B2DS2:

    Switch(config)#ip routing
Switch(config)#int vlan 21
Switch(config-if)#ip addr 172.16.21.254 255.255.255.0
Switch(config-if)#int vlan 22
Switch(config-if)#ip addr 172.16.22.254 255.255.255.0

    c) 配置两个交换块的热备份路由

    i. 进入vlan接口
    ii. 配置备份组的虚拟IP地址

    iii. 配置路由器的优先级和占先权

B2DS1:

   Switch(config-if)#int vlan 21
   Switch(config-if)#standby 21 ip 172.16.21.1
   Switch(config-if)#standby 21 preempt
   Switch(config-if)#standby 21 priority 200
   Switch(config-if)#int vlan 22
   Switch(config-if)#standby 22 ip 172.16.22.1

B2DS2:

   Switch(config-if)#int vlan 21
   Switch(config-if)#standby 21 ip 172.16.21.1
   Switch(config-if)#int vlan 22
   Switch(config-if)#standby 22 ip 172.16.22.1
   Switch(config-if)#standby 22 preempt
   Switch(config-if)#standby 22 priority 200

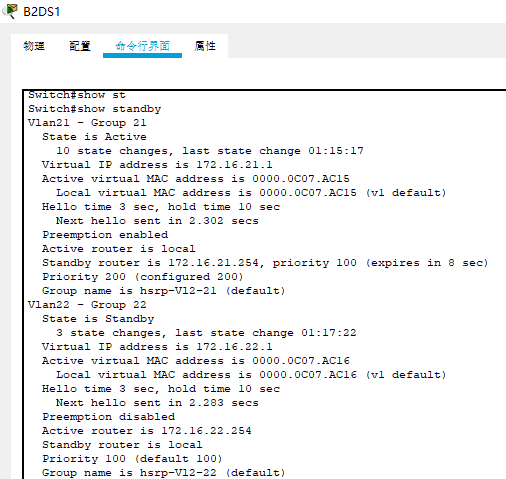

d) show standby检查HSRP状态

05

06

e)检查连通情况

07

  1. 配置S1AS1和B2DS1、B2DS2上连核心接口地址

    a) 在S1AS1创建vlan100，加入连接服务器的接口

    Switch(config)#vlan 100
Switch(config-vlan)#int range f0/3-4
Switch(config-if-range)#switchport access vlan 100

    b) 在S1AS1启用三层功能，设置vlan100的接口地址

    Switch(config)#ip routing
Switch(config)#int vlan 100
Switch(config-if)#ip addr 172.16.100.1 255.255.255.0

    c) 配置与核心层交换机相连接口的IP地址

    i. 把所有接口设为路由接口

    ii. 设置所有与CS1相连接口的地址为172.16.1.0/24

    iii. 设置所有与CS2相连接口的地址为172.16.2.0/24

    B1DS1:

    Switch(config)#int f0/3
Switch(config-if)#ip addr 172.16.1.1 255.255.255.0
Switch(config-if)#int f0/4
Switch(config-if)#ip addr 172.16.2.1 255.255.255.0

    B1DS2:

    Switch(config)#int f0/3
Switch(config-if)#ip addr 172.16.1.2 255.255.255.0
Switch(config-if)#int f0/4
Switch(config-if)#ip addr 172.16.2.2 255.255.255.0

    B2DS1:

    Switch(config)#int f0/4
Switch(config-if)#no switchport
Switch(config-if)#ip addr 172.16.1.3 255.255.255.0
Switch(config-if)#int f0/3
Switch(config-if)#no switchport
Switch(config-if)#ip addr 172.16.2.3 255.255.255.0

    B2DS2:

    Switch(config)#int f0/3
Switch(config-if)#no switch
Switch(config-if)#ip addr 172.16.1.4 255.255.255.0
Switch(config-if)#int f0/4
Switch(config-if)#no switch
Switch(config-if)#ip addr 172.16.2.4 255.255.255.0

    S1AS1:

    Switch(config)#int f0/1
Switch(config-if)#no switchport
Switch(config-if)#ip addr 172.16.1.5 255.255.255.0
Switch(config-if)#int f0/2
Switch(config-if)#no switchport
Switch(config-if)#ip addr 172.16.2.5 255.255.255.0

    R1:

    Router(config)#int f0/0
Router(config-if)#ip addr 172.16.1.6 255.255.255.0
Router(config-if)#int f0/1
Router(config-if)#ip addr 172.16.2.6 255.255.255.0

    R2:

    Router(config)#int f0/0
Router(config-if)#ip addr 172.16.1.7 255.255.255.0
Router(config-if)#int f0/1
Router(config-if)#ip addr 172.16.2.7 255.255.255.0

  2. 配置园区网OSPF动态路由协议

    a) 在与核心直接相连的三层交换机和路由器上启用OSPF协议

    b) 宣告自己的直连网络，设定区域为area0

    B1DS1:

    Switch(config)#route ospf 1
Switch(config-router)#network 172.16.11.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.12.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.1.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.2.0 0.0.0.255 area 0

    B1DS2:

    Switch(config)#route ospf 1
Switch(config-router)#network 172.16.11.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.12.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.1.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.2.0 0.0.0.255 area 0

    B2DS1:

    Switch(config)#route ospf 1
Switch(config-router)#network 172.16.21.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.22.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.1.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.2.0 0.0.0.255 area 0

    B2DS2:

    Switch(config)#route ospf 1
Switch(config-router)#network 172.16.21.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.22.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.1.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.2.0 0.0.0.255 area 0

    S1AS1:

    Switch(config)#route ospf 1
Switch(config-router)#network 172.16.100.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.1.0 0.0.0.255 area 0
Switch(config-router)#network 172.16.2.0 0.0.0.255 area 0

    R1:

    Router(config)#route ospf 1
Router(config-router)#network 172.16.1.0 0.0.0.255 area 0
Router(config-router)#network 172.16.2.0 0.0.0.255 area 0
Router(config-router)#default-information originate

    R2:

    Router(config)#route ospf 1
Router(config-router)#network 172.16.1.0 0.0.0.255 area 0
Router(config-router)#network 172.16.2.0 0.0.0.255 area 0
Router(config-router)#default-information originate

    c) 在出口路由器检查路由表

    R1,R2:

    08

    d) 在园区网内检查连通性–pc22.1ping http服务器

    09

  3. 配置互联网ISP动态路由协议

    配置方案：自治系统内采用OSPF，自治系统间使用BGP

    a) 在自治区域内启用单区域OSPF并宣告网络

    ISP1-1:

    Router(config)#route ospf 1
Router(config-router)#network 1.1.1.0 0.0.0.7 area 0
Router(config-router)#network 3.0.0.0 0.255.255.255 area 0

    ISP1-2:

    Router(config)#route ospf 1
Router(config-router)#network 3.0.0.0 0.255.255.255 area 0
Router(config-router)#network 5.0.0.0 0.255.255.255 area 0

    ISP2-1:

    Router(config)#route ospf 1
Router(config-router)#network 2.1.1.0 0.0.0.3 area 0
Router(config-router)#network 4.0.0.0 0.255.255.255 area 0

    ISP2-2:

    Router(config)#route ospf 1
Router(config-router)#network 4.0.0.0 0.255.255.255 area 0
Router(config-router)#network 6.0.0.0 0.255.255.255 area 0
Router(config-router)#network 9.1.1.0 0.0.0.3 area 0

    b)在ISP1-2和ISP2-2上启用BGP，配置邻居为ISP3；

    ISP1-2:

    Router(config)#route bgp 100
Router(config-router)#neighbor 5.0.0.2 remote-as 300

    ISP2-2:

    Router(config)#route bgp 200
Router(config-router)#neighbor 6.0.0.2 remote-as 300

    ISP3:

    Router(config)#route bgp 300
Router(config-router)#neighbor 5.0.0.1 remote-as 100
Router(config-router)#neighbor 6.0.0.1 remote-as 200

    c) 在ISP1-2和ISP2-2上启用BGP，配置邻居为ISP3；把OSPF路由动态注入到BGP，把BGP路由再分配到OSPF

    ISP1-2:

    Router(config)#route bgp 100
Router(config-router)#redistribute ospf 1

    ISP2-2:

    Router(config)#route bgp 200
Router(config-router)#redistribute ospf 1

    ISP3:

    Router(config)#route bgp 300
Router(config-router)#network 7.1.1.0 mask 255.255.255.0
Router(config-router)#network 8.8.8.0 mask 255.255.255.0

    注入BGP之后再分配到OSPF(顺序不能和上面的颠倒)

    ISP1-2:

    Router(config)#route ospf 1
Router(config-router)#redistribute bgp 100 subnets

    ISP2-2:

    Router(config)#route ospf 1
Router(config-router)#redistribute bgp 200 subnets

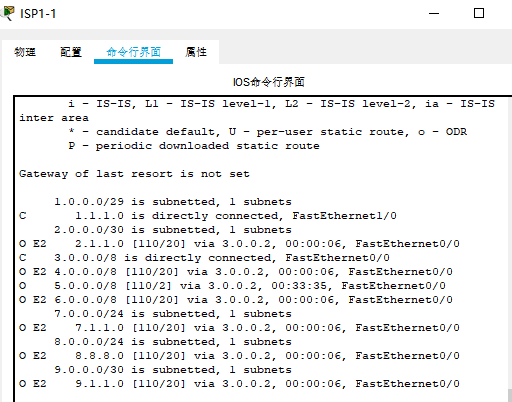

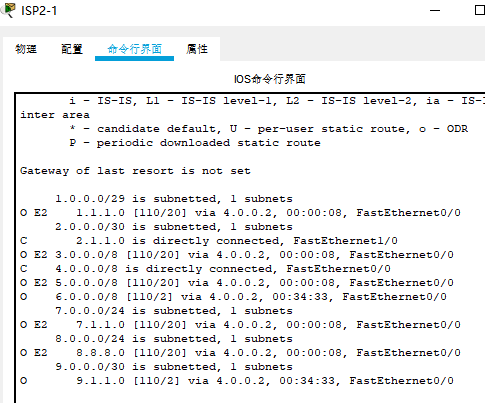

    e) 在ISP1-1和ISP2-1上查看路由表

10
11

  1. 配置园区网出口路由器R1、R2的缺省路由与地址转换

    a) 在路由器R1、R2配置缺省路由指向ISP

    R1:

    Router(config)#ip route 0.0.0.0 0.0.0.0 1.1.1.2

    R2:

    Router(config)#ip route 0.0.0.0 0.0.0.0 2.1.1.2

    b) 把缺省路由再分配到路由器R1、R2的OSPF协议中

    Router(config-router)#default-information originate //宣告ospf时已执行，可略过

    c) 在路由器R1、R2配置地址转换，使得内网能够访问互联网

    R1：

    Router(config)#access-list 1 permit 172.16.0.0 0.0.255.255
Router(config)#ip nat inside source list 1 interface f1/0 overload
Router(config)#int f1/0
Router(config-if)#ip nat outside
Router(config-if)#int f0/0
Router(config-if)#ip nat inside
Router(config-if)#int f0/1
Router(config-if)#ip nat inside

    R2：

    Router(config)#access-list 1 permit 172.16.0.0 0.0.255.255
Router(config)#ip nat inside source list 1 interface f1/0 overload
Router(config)#int f1/0
Router(config-if)#ip nat outside
Router(config-if)#int f0/0
Router(config-if)#ip nat inside
Router(config-if)#int f0/1
Router(config-if)#ip nat inside

    d) 在路由器R1、R2配置端口映射，使得外网能够访问内网http服务

    R1：

    Router(config)#ip nat inside source static tcp 172.16.100.2 80 1.1.1.1 80

    R2：

    Router(config)#ip nat inside source static tcp 172.16.100.2 80 2.1.1.1 80

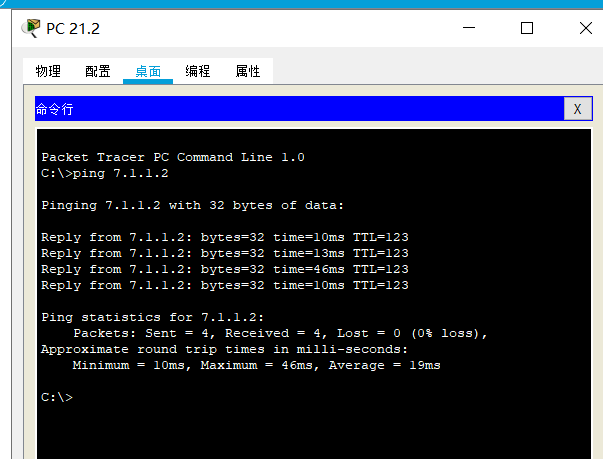

    e)检测pc21.2能否访问InterSrv7.1.1.2，

    12

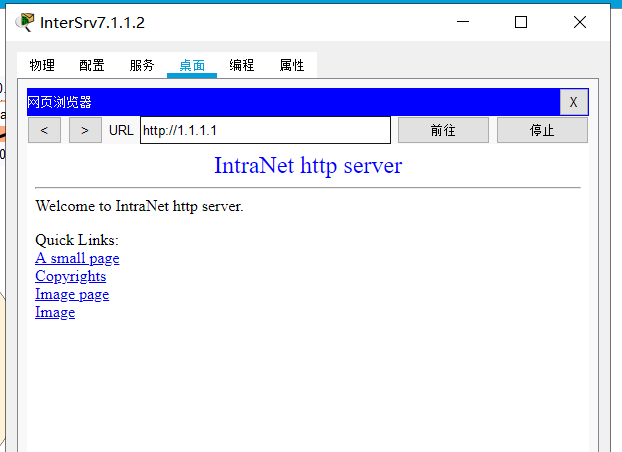

    dwon掉R2的f1/0口检验，外网访问内网http服务

    13

  2. 配置R3分公司路由器

    a) 配置缺省路由指向ISP2

    Router(config)#ip route 0.0.0.0 0.0.0.0 9.1.1.1

    b) 配置NAT网络地址转换

    Router(config)#access-list 1 permit 192.168.1.0 0.0.0.255
Router(config)#ip nat inside source list 1 interface f1/0 overload
Router(config)#int f1/0
Router(config-if)#ip nat outside
Router(config-if)#int f0/0
Router(config-if)#ip nat inside

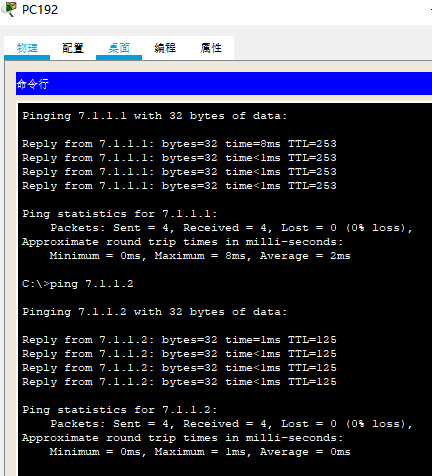

    c) 检查PC192能够访问互联网

    14

  3. 配置园区网DNS和互联网InterDNS服务器

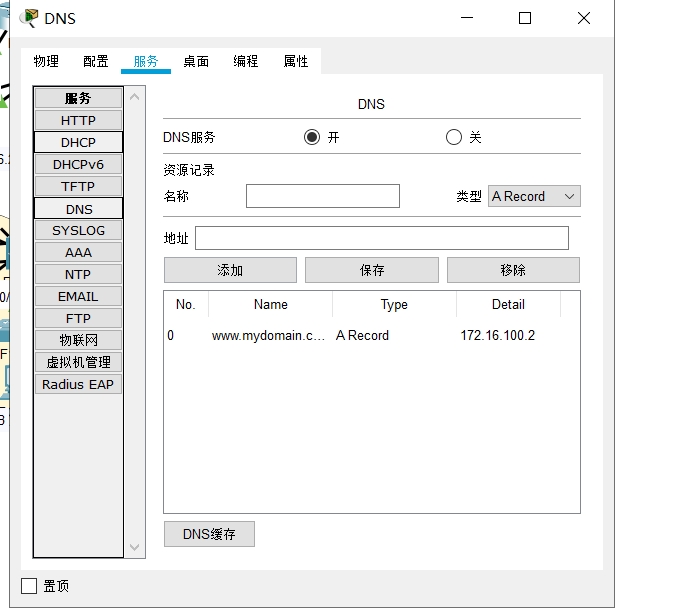

    a) 在DNS设定www.mydomain.com解析为内网地址

    15

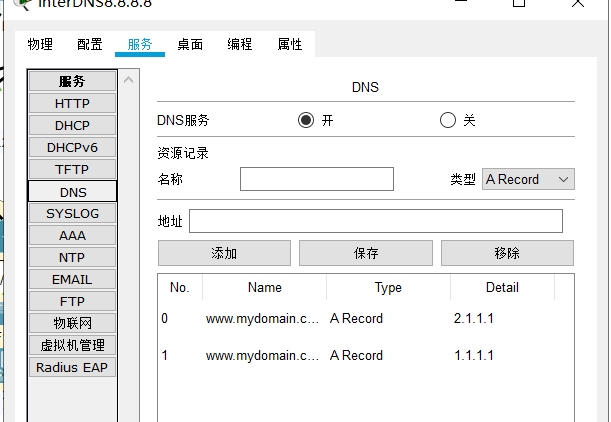

    b) 在InterDNS设定www.mydomain.com解析为园区网出口地址

    16

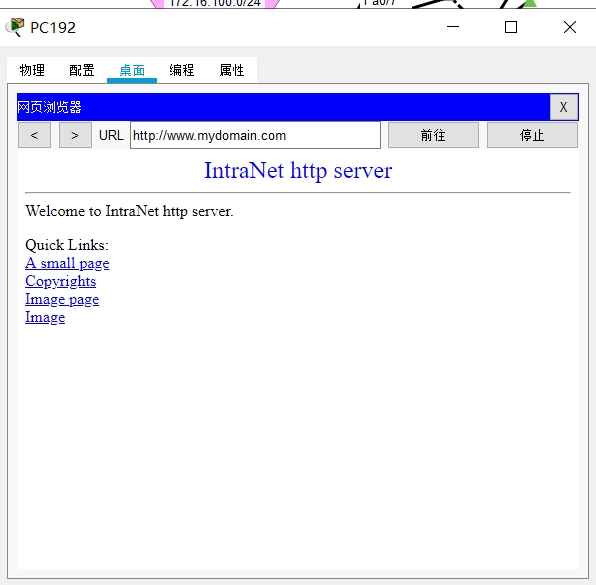

    c) 在PC192配置dns服务器，使用浏览器访问www.mydomain.com

    17

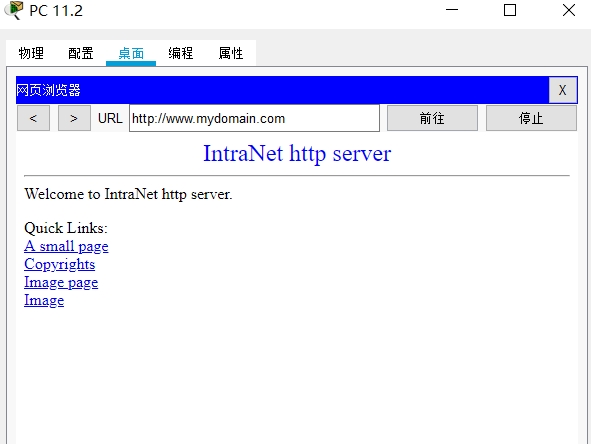

    d) 在PC11.2配置dns服务器，使用浏览器访问www.mydomain.com

    18

任务三：检查网络连通性和可靠性

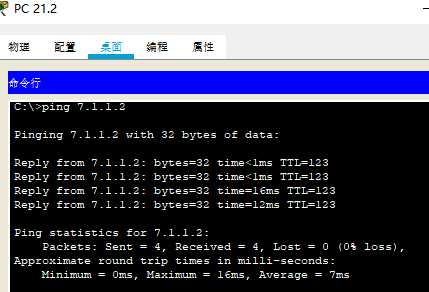

  1. 从pc21.2 ping到 inter_srv

    19

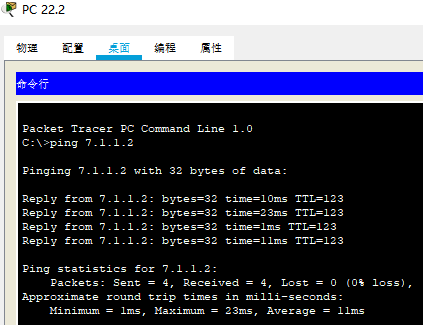

  2. 从pc22.2 ping到inter_srv

    20

  3. 依次当掉B2DS1、CS1、R1，再检查连通性

依旧能连通

网络集成与设计
赏
评论
  目录
